情報化施工機器
  • ブルドーザ マシンコントロール

  • 3Dxi

排土板をシステムが自動制御。敷き均し作業の負担が大幅低減するマシンコントロールシステム。

情報化施工機器_ブルドーザマシンコントロール_3Dxi

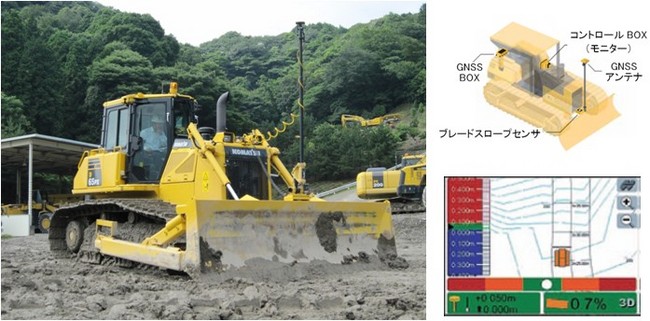

ブルドーザマシンコントロールは、GNSSと3次元設計データを使用し、ブルドーザの排土板の高さ、チルトの自動制御と方向指示を行います。

特徴

情報化施工機器_ブルドーザマシンコントロール_3Dxi

排土板の自動制御で作業負担の軽減と高精度な施工を実現。

・GNSSによって得られた位置情報で排土板を3次元制御。オペレータは重機の走行を制御するだけなので作業に係る負担を大幅に軽減できます。

・現場での丁張り作業がほとんど不要となるため、施工能率が格段に向上するほか、熟練のオペレータでなくても高精度な仕上りが期待できます。必要な情報は車載モニタに表示され、高低差の大きな現場や複雑な形状の現場でもリアルタイムに切土量、盛土量を確認しながらの作業が可能になり、最小限の敷均し回数で作業を完了することができます。

規定以外の場所は検測する必要がなくなるため、重機の近くに作業員が近づく機会が減少し、接触事故の発生が回避できるなど、安全管理の上でも有効です。

情報化施工機器_ブルドーザマシンコントロール_3Dxi

施工管理の負担も軽減。施工精度も向上します!

iCE Officeは施工計画から施工結果の処理・帳票作成までをサポートします。高価な3次元CAD・DBを使用しないコンパクトなソフトウェアです。工種に最適な施工設定方式を提供します。道路版と造成版をご用意しています。

仕様


【GNSS受信器】
チャンネル数(ch) 40(GPS+GLONASS)
水平位置精度(mm) ±10+1ppm
動作温度(℃) -20~+50
入力電源(V) DC 4.75~28
消費電力(W) 2.7(最大3.3)
寸法(mm) D240✕W110✕H35
重量(kg) 0.66
【設置モニタ】
入力電源(V) DC 10~30
動作温度(℃) -20~+60
ディスプレイ仕様 840✕640 VGA
ポート コンパクトフラッシュ&USB
操作デバイス タッチパネル(ディスプレイ)
寸法(mm) D127✕W267✕H178
重量(kg) 2.72
