17mクラスのイメージを一新する作業範囲で、使いやすさを追求した高所作業車。
17mクラスとして、かつてない作業範囲が魅力。特に地上高さ10m以下の現場において、抜群の作業効率を発揮する高所作業車。
特徴【AT-170TG】

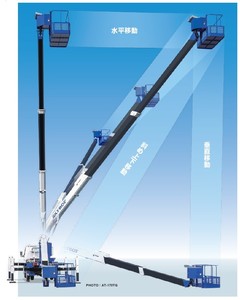

垂直・水平移動と斜め上下移動
ブーム伸縮・起伏・旋回、バスケット首振り動作を協調制御して、あらゆる方向に直線移動します。
バスケット・スイング
スムーズに最適な作業ポイントへアプローチできます。
仕様
| 型式 | SK17A | AT-170TG | |
|---|---|---|---|
| メーカー | アイチコーポレーション | タダノ | |
| バスケット | 最大積載荷重(kg）（搭乗人員） | 200(2名） | 200(2名） |
| 最大地上高(m) | 17.1 | 17.0 | |
| 最大作業半径(100kg積載時）(m) | 15.0 | 12.8 | |
| 内側寸法（縦×幅×奥）(m) | 1.2×0.7×0.9 | 1.2×0.7×0.9 | |
| 首振角度（左～右）（度） | 95～100 | 97～103 | |
| 型式 | 3段同時伸縮式 | 3段油圧同時伸縮式 | |
| ブーム | ブーム長さ(m) | 6.1～15.3 | 6.20～15.48 |
| 伸縮ストローク(m) | 9.2 | 9.02 | |
| 起伏角度（度） | -13～80 | -16～80 | |
| 起伏速度（上・下）（度/s） | 35・55 | 35・35 | |
| 伸縮速度（伸・縮）(m/s) | 45・40 | 44・44 | |
| 旋回装置 | 旋回角度（全旋回）（度） | 360 | 360 |
| 旋回速度(rpm） | 1.0 | 1.2 | |
| アウトリガー | アウトリガー張幅(mm) | 1,700～3,700 | 1,670～3,700 |
| 安全装置 |
油圧系安全装置(油圧安全弁・ジャッキ伸縮安全装置・ブーム起伏安全装置・プーム伸縮安全装置・バスケット平衡安全装置)、停止スイッチ、フートスイッチ、アウトリガー張幅検知式前後左右独立型作業範囲規制装置(AMCS)、旋回速度規制装置、起伏速度規制装置、レバーガード、安全帯用ロープ掛け、非常用ポンプ,ジャッキインターロック装置、ブームインターロック装置、キャピン・ブーム干渉防止装置、バスケット・地面干渉防止装置、バスケット下面押付防止装置、バスケット過荷重防止装置 |
AMC（過負荷防止装置、ブーム干渉防止機能付、自己診断機能付）、フットスイッチ（バスケット部）、手すりガード、操作レバーガード、安全ベルト用ロープ掛け、非常用ポンプ、緊急停止装置（表示灯付）、ジャッキインタロック装置、ブームインタロック装置、アウトリガインジケータ、油圧シリンダロック装置、シフトレバーインタロック装置、パーキングブレーキ警報装置、PTO切り忘れ警報装置、油圧安全弁、水準器 |
|
| その他装置 |
ブーム自動格納装置、垂直・水平移動制御装置、オートアクセル、ノンストップ規制装置、給油間違い防止カバー、エラーチェッカー、ルーフステップ、水準器、荷台枠、上部パランスシリンダロッド保護ブーツ |
垂直・水平移動装置、起伏・旋回速度制御装置、緩起動・緩停止装置、ストロークエンドクッション装置、バスケット・ブーム自動格納装置、オートアクセル装置（レバー及びスイッチ操作に連動）、アイドリングストップ装置
|
|
| 車輌諸元 | 架装シャシー トンクラス | 3.0 | 3.0 |
外形図
